在数字化、智能化浪潮中，芯片作为计算核心与数据载体，其功能安全与信息安全已成为产业发展的基石。两者协同保障，是构建可信计算环境、支撑上层网络与信息安全软件开发的关键前提。
一、 主流芯片功能安全的实现
功能安全关注的是系统在发生随机硬件故障或系统性失效时，避免导致人身伤害或财产损失的能力。对于主流芯片（如车规级SoC、工业MCU、数据中心CPU），其实现主要通过：
- 硬件冗余与容错设计：采用锁步核（Lockstep Core）技术，双核执行相同指令并比对结果；集成ECC（错误检查与纠正）内存、奇偶校验总线，检测并纠正瞬态或永久性位错误。
- 内置自测试与监控：在启动或运行时，执行LBIST（逻辑内建自测试）、MBIST（存储器内建自测试），检测硬件缺陷；集成电压、温度、时钟监控模块，确保芯片在安全参数内运行。
- 安全机制与隔离：通过内存保护单元、硬件防火墙，对关键代码与数据进行隔离，防止因软件错误导致的非授权访问或篡改。
- 遵循安全标准与流程：依据ISO 26262（汽车）、IEC 61508（工业）等标准，在芯片设计、验证、生产全生命周期实施严格的安全管理流程，确保系统性失效得到控制。
二、 主流芯片信息安全的实现
信息安全关注的是防止信息被未经授权的访问、使用、披露、破坏、修改，其核心是保障数据的机密性、完整性与可用性。芯片级实现手段包括：

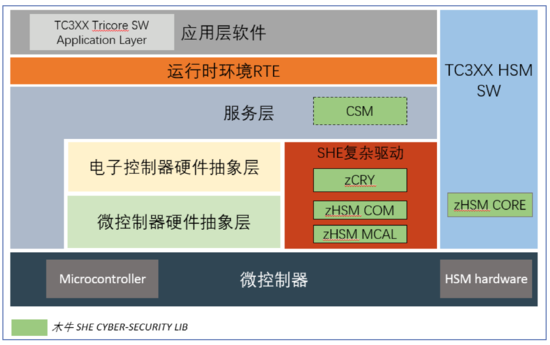

- 硬件安全模块集成：主流芯片普遍集成硬件加密引擎（如AES, SHA, RSA/PKE加速器）、真随机数发生器，为加密操作提供高性能、高安全的物理基础。
- 可信执行环境：通过硬件隔离技术（如ARM TrustZone、Intel SGX、RISC-V Keystone），在单一芯片上创建独立的“安全世界”或“安全飞地”，保护敏感代码与数据的运行时安全，即使操作系统被攻破也能保持隔离。
- 安全启动与信任根：芯片内嵌不可篡改的硬件信任根（如PUF-物理不可克隆功能，或熔丝存储的密钥），确保从芯片上电第一刻起，引导代码的完整性与真实性可被逐级验证，建立可信链。
- 硬件级访问控制与防侧信道攻击：通过细粒度的内存访问权限控制、地址空间随机化，以及针对功耗分析、时序攻击的防护电路设计，提升芯片抵御物理攻击的能力。
三、 功能安全与信息安全的协同与融合
在现代复杂系统中，二者紧密交织：
- 安全故障可能引发信息安全事件：如一个内存位翻转（功能安全事件）可能导致密钥损坏或权限配置错误，从而引发信息泄露。
- 网络攻击可能诱发功能安全危害：针对刹车系统芯片的信息攻击，可能导致车辆失控（功能安全危害）。
因此，先进芯片设计正走向 “安全融合”：
- 架构层面：将功能安全机制（如锁步、ECC）与信息安全模块（如加密引擎、TEE）进行协同设计，确保安全机制自身也具备高可靠性与抗攻击性。
- 流程层面：在开发中同时遵循功能安全标准（如ISO 26262）与信息安全标准（如ISO/SAE 21434，通用准则），进行统一的风险评估与管理。
四、 对网络与信息安全软件开发的关键影响
芯片提供的底层硬件安全能力，深刻重塑了上层软件开发范式：
- 为软件提供可信硬件基础：安全启动链和TEE使得操作系统、虚拟机监控程序、关键安全服务（如密钥管理、身份认证）能够在一个硬件背书的可信环境中加载和运行，极大降低了软件供应链攻击风险。
- 赋能高性能密码运算与隐私计算：硬件加密引擎使软件能高效实现全链路数据加密、数字签名与验签，为TLS/SSL、国密算法应用等提供支撑；TEE则使得在不可信云环境下执行隐私敏感计算（如联邦学习、机密计算）成为可能。
- 简化安全软件开发与验证：许多复杂的安全机制（如安全存储、密钥生成）由硬件可靠实现，软件只需通过标准API调用，降低了开发难度，并因硬件的高确定性而更易于验证和符合安全认证要求。
- 催生新的安全软件架构：基于TEE的安全应用（TA）、利用硬件安全能力的容器安全、微内核安全操作系统等新型软件形态得以发展，实现安全与功能的深度解耦与强化。
结论：主流芯片通过硬件冗余、专用安全模块、隔离技术与信任根，协同构建了功能安全与信息安全的底层防线。这种硬件原生安全能力，正从基础上为网络与信息安全软件开发提供强大、高效、可信的支撑平台，推动着从芯片、系统到应用的全栈可信计算体系的形成。随着芯片技术的持续演进，软硬协同的安全设计将变得更加紧密和智能化，共同应对日益复杂的安全挑战。
